Waar staat SDR voor in Pipe? Een complete gids

Waar staat SDR voor?

SDR staat voor Standaard afmetingsverhouding , en het is een van de eerste specificaties die een ingenieur controleert bij het selecteren van kunststof buizen voor een project. Het getal geeft aan hoe de buitendiameter van een buis zich verhoudt tot de wanddikte, wat op zijn beurt bepaalt hoeveel druk de buis veilig aankan. Een buis met de markering SDR 11 heeft bijvoorbeeld een buitendiameter die elf maal de minimale wanddikte bedraagt.

De term komt voortdurend voor in specificaties voor water-, gas-, riool- en industriële leidingen, met name voor HDPE- en PVC-drukleidingen. Fabrikanten die een volledig assortiment HDPE-buisproducten vermeldt doorgaans SDR naast de buisdiameter en drukklasse, omdat de drie waarden samen bepalen waarvoor de buis geschikt is.

Hoe SDR wordt berekend

De formule achter SDR is eenvoudig:

SDR = Buitendiameter ÷ Minimale wanddikte

Neem een buis met een buitendiameter van 4,5 inch en een minimale wanddikte van 0,409 inch. Deel de een door de ander en het resultaat is 11, dus de buis wordt geclassificeerd als SDR 11. Verander de wanddikte naar 0,265 inch op dezelfde diameter en de SDR stijgt naar 17. Er veranderde niets aan de buitendiameter - alleen de muur veranderde, en die ene variabele is wat het SDR-nummer vastlegt.

Waarom SDR belangrijk is voor pijpprestaties

SDR is niet alleen een dimensionaal label, het is een directe indicatie van hoeveel interne druk een pijp kan weerstaan. De relatie loopt duidelijk in één richting: een lager SDR-getal betekent een dikkere wand in verhouding tot de diameter van de buis, en een dikkere wand kan een hogere druk aan. Een hoger SDR-getal betekent een dunnere wand, een lagere drukcapaciteit en doorgaans een lichtere, goedkopere buis.

Dit is de reden waarom twee buizen met verschillende diameters maar dezelfde SDR dezelfde drukclassificatie hebben, zolang ze maar van hetzelfde materiaal zijn gemaakt. Een 2-inch SDR 11 HDPE-buis en een 12-inch SDR 11 HDPE-buis zijn beide geschikt voor dezelfde werkdruk, omdat de wand-diameterverhouding constant blijft. Die consistentie maakt deel uit van wat maakt hogedichtheidpolyethyleenbuis voor waterdistributie eenvoudig te specificeren voor een systeem met verschillende leidingmaten.

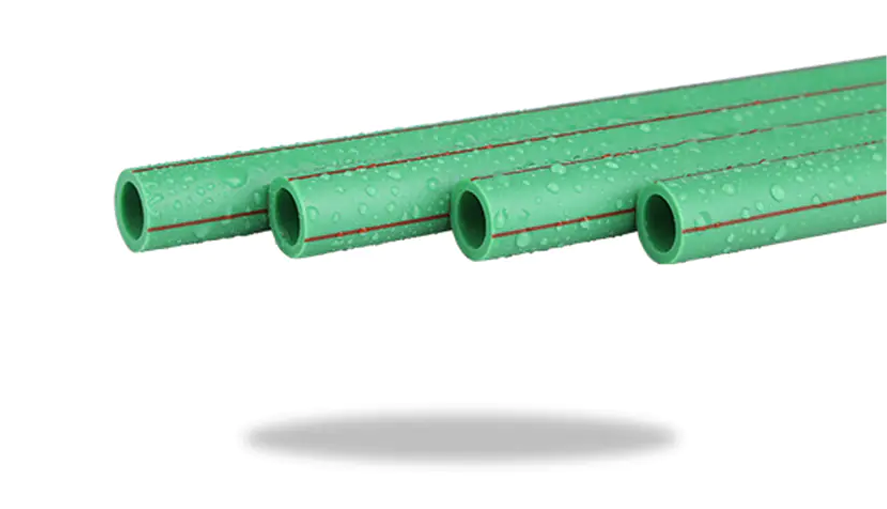

Wanddikte aangedreven door SDR heeft ook invloed op de stijfheid. Een buis met een lagere SDR is beter bestand tegen doorbuiging onder grondbelasting en verkeersbelasting dan een dunwandige buis met een hoge SDR, wat van belang is voor ondergrondse installaties. Dezelfde logica geldt ook voor andere kunststofleidingsystemen: de mechanische sterkte en drukweerstand van PPR-buis volgt een vergelijkbare wanddikterelatie.

SDR versus DR: wat is het verschil

SDR en DR worden op dezelfde manier berekend en beschrijven dezelfde fysieke relatie, maar het zijn niet helemaal uitwisselbare termen. DR (Dimension Ratio) is van toepassing op elke verhouding tussen buitendiameter en wanddikte. SDR verwijst specifiek naar verhoudingen die vallen op een gestandaardiseerde nummerreeks die is ingesteld door ANSI: 9, 11, 13,5, 17, 21, 26 en 32,5. Elke stap omhoog in die reeks vertegenwoordigt een vermindering van de wanddikte met grofweg 20% ​​ten opzichte van de vorige.

Sommige pijpstandaarden gebruiken afmetingsverhoudingen die niet in die serie terechtkomen. AWWA C900 PVC-buis wordt bijvoorbeeld geproduceerd in DR 14, DR 18 en DR 25; waarden die zijn gekozen om specifieke drukklassen te bereiken in plaats van om de ANSI-voortgang te volgen. Deze pijpen worden terecht DR-pijp genoemd en niet SDR-pijp, ook al is de onderliggende wiskunde identiek. In alledaagse gesprekken worden de twee termen losjes gebruikt, maar het onderscheid is van belang bij het schrijven van specificaties of het vergelijken van buizen met verschillende plastic materialen, de manier waarop HDPE-buis is te vergelijken met PVC- en stalen buizen qua kracht en flexibiliteit.

Gemeenschappelijke SDR-waarden en hun toepassingen

Niet elke SDR-waarde past bij elke klus. Lagere cijfers gaan waar de druk het hoogst is; hogere cijfers gaan naar plaatsen waar de belasting lichter is of niet aanwezig is.

SDR 11 wordt bijzonder veel gebruikt omdat het de drukcapaciteit in evenwicht brengt met de materiaalkosten, en het is de standaardclassificatie voor veel aardgasdistributieleidingen, evenals voor veel HDPE-buisproducten ontworpen voor gasdistributie . Leidingen met de classificatie SDR 26 of 32,5 komen daarentegen voor bij drainage met zwaartekracht, waar de interne druk minimaal is en de prioriteit ligt bij kostenefficiëntie boven barststerkte.

Hoe u de juiste SDR kiest

Het selecteren van SDR begint met de werkdruk die de leiding moet kunnen verwerken, inclusief eventuele hoogteverschillen in het systeem. Van daaruit duwen een paar andere factoren de keuze doorgaans naar een lager of hoger getal.

• Piekdruk als gevolg van pompwisselingen, klepsluiting of gebruik van brandkranen, die tijdelijk de stabiele druk kan overschrijden
• Installatiemethode: gericht boren en barsten van buizen zorgen voor trekspanningen die vaak een dikkere wand vereisen dan alleen de drukwaarde zou vereisen
• Bedrijfstemperatuur, aangezien de drukwaarden voor kunststofbuizen gebaseerd zijn op een standaard referentietemperatuur en afnemen naarmate de temperatuur stijgt
• Externe belasting door ingraafdiepte, bodemgesteldheid en verkeer, wat van invloed is op de hoeveelheid ringstijfheid die de buis nodig heeft

Volgens de Technische richtlijnen van het Plastics Pipe Institute over HDPE-afmetingsverhoudingen Het afstemmen van SDR op zowel de druk als de installatieomstandigheden (en niet alleen op de druk) zorgt ervoor dat een leidingsysteem gedurende zijn volledige ontwerplevensduur blijft presteren. Door de SDR op voorhand te krijgen, worden kostbare mismatches met fittingen en lasapparatuur verderop in de lijn voorkomen, omdat verbindingen, koppelingen en lasgereedschappen allemaal rond een specifiek SDR-assortiment zijn gebouwd. Voor een bredere blik op waar deze classificaties passen in de algemene pijpselectie, zie de voordelen en toepassingsgebieden van hogedichtheidpolyethyleenbuizen .
